The Technical Deep-Dive on Reliability and Service Access

Where each architecture reduces failure risk

قابلیت اعتماد با تعداد رابط‌های داخل سیستم آغاز می‌شود. واحد تمام‌عیار معمولاً خروجی کارخانه با فواصل کوتاه تابلو خورانی داخلی، کانکتورهای ثابت، پروتکل سازگار بین BMS تا اینورتر، و طرح حفاظت تکمیل‌شده را همراه دارد. این امر از خطاهای سیم‌کشی میدانی مانند قطبیت معکوس، بست‌های شل، انتخاب فیوز نادرست و کابل RS485 وصل‌شده به پورت اشتباه می‌کاهد.

یک سیستم ترکیبی این خطر را به نصب منتقل می‌کند. یک باتری 51.2V 100Ah LFP درک 5.12kWh را نگه می‌دارد و ممکن است به‌طور مداوم 100A را ارائه دهد، در حالی که اینورتر ۵ کیلووات می‌تواند تقریباً 98A از باتری با 51.2V بگیرد قبل از در نظر گرفتن اتلاف‌های تبدیل. نصاب باید مقطع کابل مناسب، ایزولاسیون DC، حفاظت در برابر اضافه‌ جریان و گشتاور ترمینال را انتخاب کند. در این سطح جریان، بست با فشار مناسب می‌تواند گرمای محلی ایجاد کند که هشدار نرم‌افزاری آن را زودهنگام تشخیص نمی‌دهد.

انبار تمام‌عیار با حذف چندین اتصال با جریان بالا خارجی، گرما را از بین نمی‌برد. یک اینورتر 5 کیلووات که با کارایی 94% کار می‌کند، در خروجی کامل حدود 319W گرما تولید می‌کند. اگر باتری و اینورتر به یک محفظه IP65 مهر و موم‌شده مشترک شوند، طراحی مکانیکی باید آن گرما را از سلول‌ها و الکترونیک قدرت دور کند بدون اینکه رطوبت یا گرد و غبار وارد کابینت شود. فن‌های هوای اجباری انتقال حرارت را بهبود می‌بخشند اما فیلترها، بلبرینگ‌ها و قطعات خدماتی را معرفی می‌کنند. خنک‌کننده غیر فعال از خرابی فن جلوگیری می‌کند اما ممکن است به یک هیت‌سینک بزرگتر و کاهش خروجی بالاتر از 45°C نیاز داشته باشد.

باتری و اینورتر به همان شیوه-age نمی‌رسند

سلول‌های LFP و نیمه‌رساناهای قدرت الگوی فرسودگی متفاوتی دارند. بسته LFP خوب مدیریت شده می‌تواند به 6,000 دوره یا بیشتر در عمق تخلیه 80% تحت شرایط تستی مشخص مانند 25°C و 0.5C برسد. خازن‌ها، رله‌ها، فن‌ها و دستگاه‌های کلیدزنی MOSFET یا IGBT اینورتر نسبت به گرما، جریان نوسانی، تغییرات بار و ساعات کاری بیشتر واکنش نشان می‌دهند.

این تفاوت در یک محصول تمام‌عیار مهم است. محفظه داغ اینورتر می‌تواند دمای سلول باتری را حتی زمانی که خود سلول‌ها در نزدیکی حداکثر جریان تخلیه کار می‌کنند بالاتر ببرد. BMS ممکن است با کاهش جریان شارژ یا تخلیه از بسته حفاظت کند، اما مشتری آن حفاظت را به صورت قدرت قابل استفاده کمتر تجربه می‌کند. نصب جداگانه به مجتمع این امکان را می‌دهد که باتری را در مکانی خنک‌تر قرار دهد و اینورتری جدا با مسیر حرارتی مناسب انتخاب کند.

طراحان باید محدودیت‌های حرارتی را تعریف کنند تا فقط یک عدد دمای محیطی را فهرست نکنند. به عنوان مثال، یک سیستم ممکن است 5kW را در 25°C پشتیبانی کند، در 40°C به 4kW کاهش دهد و خروجی را در بالاتر از 45°C بیشتر محدود کند. بپرسید آیا ارزش‌گذاری به تنها اینورتر تعلق دارد یا به کل کابین، یا خروجی تخلیه باتری. همچنین بپرسید آیا تامین‌کننده دما را در سطح سطح سلول، MOSFET BMS یا ورودی هوای کابین اندازه‌گیری کرده است.

ارتباط BMS قابلیت可靠یت عملی را تعیین می‌کند

BMS لایه حفاظت و گزارش‌دهی باتری است. این ولتاژ سلول‌های فردی، جریان پک، دماها، وضعیت شارژ و وضعیت خطا را اندازه‌گیری می‌کند. در یک سیستم جداشده، اینورتر از داده‌های CAN یا RS485 برای تنظیم ولتاژ شارژ، جریان شارژ، قطع پایین‌ولتاژ و رفتار راه‌اندازی مجدد استفاده می‌کند. تماس خشک سیمی می‌تواند توقف اضطراری پایه‌ای فراهم کند، اما نمی‌تواند به تنها با ارتباط پروتکول کامل جایگزین شود.

در یک سیستم تمام‌عیار معمولاً پروتکل از قبل انتخاب و تأیید شده ارسال می‌شود. این به کاهش زمان راه‌اندازی کمک می‌کند. خریدار هنوز به نام پروتکل، نرخ بوده، پین‌اوت، روش خاتمه، نقشه ثبات و نسخه فریم‌ویر نیاز دارد. “CAN سازگار” به هیچ وجه به نصاب نمی‌گوید که آیا اینورتر فریم حالت شارژ باتری را می‌پذیرد یا یک کد حفاظت را به درستی تفسیر می‌کند.

برای هر دو معماری، این نکات عملی را در طول تست پذیرش تأیید کنید:

• آستانه‌های بیش از حد ولتاژ و زیر ولتاژ سلول، از جمله تاخیر آزادسازی.
• جریان تخلیه پیوسته و اوج، همراه با مدت زمان هر اوج.
• پنجره‌های دمایی شارژ و تخلیه، مانند 0°C تا 55°C برای تخلیه و 0°C تا 45°C برای شارژ، بسته به محدودیت‌های تأمین‌کننده سلول.
• جریان توازن غیر فعال، که ممکن است تنها 50mA تا 150mA در یک بسته مسکونی باشد.
• رفتار از دست دادن CAN یا RS485، از جمله اینکه آیا مبدل به طور امن متوقف می‌شود یا با نرخ‌های ولتاژ ثابت ادامه می‌دهد.
• يادداشت‌های رویداد که کد خطای آخر را پس از چرخه برق حفظ می‌کنند.

کنون‌حال Edge سازنده تجهیزات اصلی و سازنده OEM

تصمیم‌های معماری فراتر از محفظه محصول است. آن‌ها میزان نحوه برخورد یک برند با قطعات یدکی، نسخه‌های فریم‌ویر، بسته‌بندی، گواهینامه و آموزش میدانی را تعیین می‌کنند.

برای برنامه OEM همه‌کاره، تأیید کنید که آیا تأمین‌کننده می‌تواند ارائه دهد:

• یک محفظه برندشده، پلاک نام، زبان نمایش و صفحه شروع بدون تغییر برچسب‌های ایمنی یا امتیازات الزامی.
• یک ماژول اینورتر قابل تعویض، سینی فن، مجموعه فیوز یا برد کنترل به جای سیاست جایگزینی دربسته.
• تنظیم فریم‌ویر برای پروتکل اینورتر هدف، منطق صرفه‌جویی اوج، ورودی ژنراتور و تنظیمات کد شبکه.
• یک دفترچه خدمات که توالی دسترسی، شناسایی کانکتور، مقادیر گشتاور، آزمون‌های عایق و کُمیزن برای راه‌اندازی پس از تعمیر را نشان می‌دهد.
• روش خروجی کد عیب که یک توزیع‌کننده می‌تواند بدون باز کردن محفظه ولتاژ بالا یا جریان بالا استفاده کند.

برای یک برنامه OEM یا ODM با باتری تقسیم‌شده، نکات اصلی سفارشی‌سازی در رابط باتری نشسته‌اند. قالب پایانه، موقعیت اتصال‌شکن، رتبه IP، کانکتورهای CAN و RS485، طول کابل، سخت‌افزار دیواری یا نگه‌دارنده رک، و قوانین باتری موازی را مشخص کنید. یک باتری رک 48V ممکن است از قالب رک 19 اینچی استفاده کند، در حالی که واحد دیواری ممکن است به صفحه پشتی فلزی و منطقه گلوگاه کابل جدا نیاز داشته باشد. هر دو می‌توانند از همان معماری سلول 16S LFP استفاده کنند، اما جریان هوا، مسیر کابل و دسترسی به سرویس قابل تعویض نیستند.

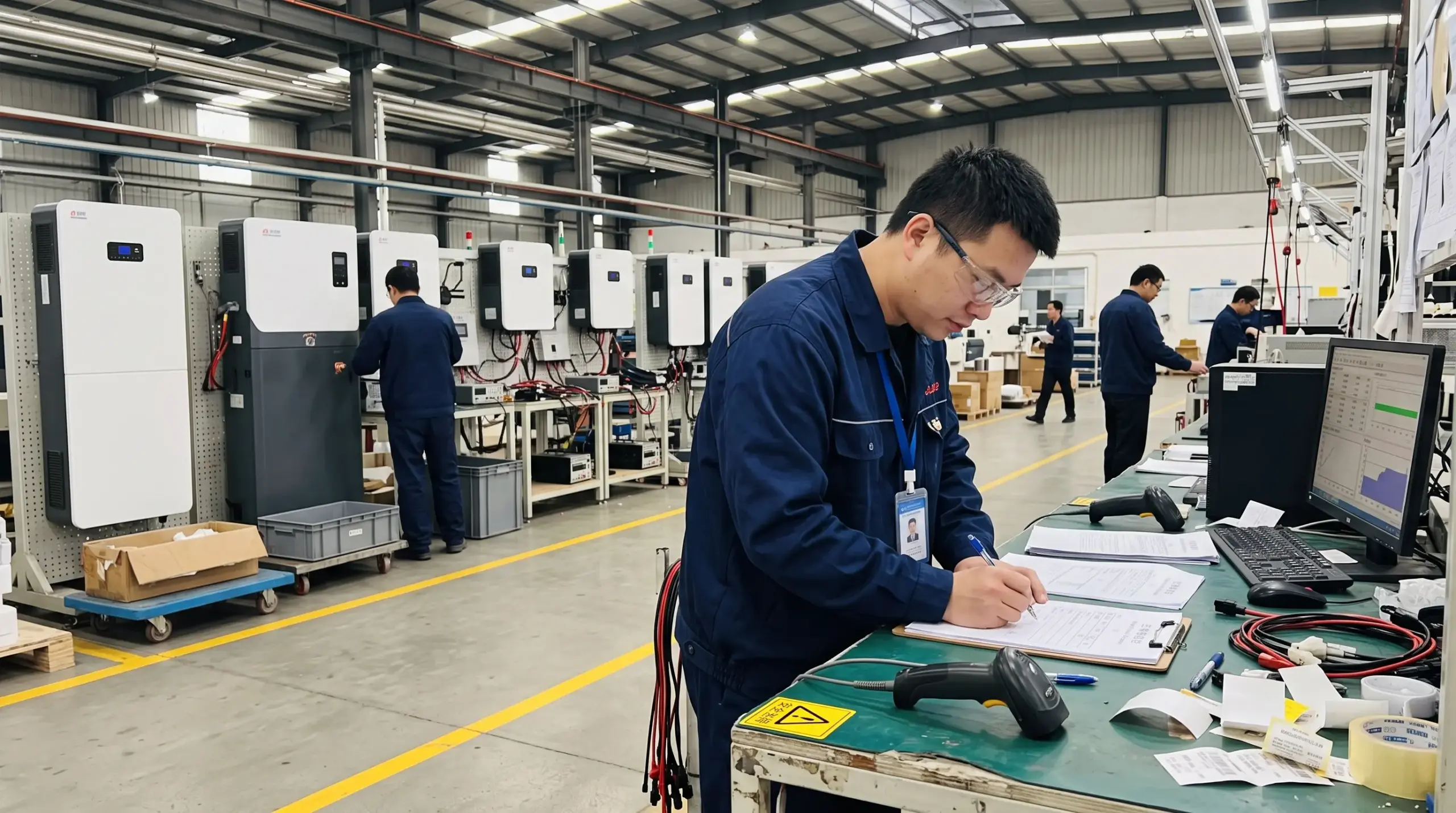

برای درخواست MOQ برای نخستین دسته برنددار، زمان تحویل نمونه و فرایند کنترل تغییرات فریم‌ور، درخواست دهید. یک نمونه واقع‌گرایانه ممکن است 2 تا 4 هفته طول بکشد وقتی که تأمین‌کننده باید برچسب‌ها را چاپ کند، یک دسته ارتباطی بسازد، یک پروفایل BMS سفارشی را بارگذاری کند و تست‌های عملکردی را تکمیل کند. زمان تحویل تولید باید تفکیک تأمین سلول، مونتاژ، آزمون پیرسازی و بازرسی نهایی را نشان دهد. این تفکیک بیش از یک وعده مانند “تحویل سریع” را آشکار می‌کند.”

بهترین شریک OEM همچنین تعریف می‌کند که تیم خدمات محلی چه چیزی می‌تواند جایگزین کند. اگر مشتری در بازار دورافتاده باید یک کمد 70 کیلوگرمی را برای یک اشکال کنترل-برد $120 به کارخانه ارسال کند، معماری یک مشکل لجستیکی ایجاد کرده است. یک اینورتر قابل تعویض میدانی یا برد ارتباطی ممکن است اتصالات و چند دقیقه مونتاژ اضافه کند، اما می‌تواند هزینه خاموشی و لجستیک معکوس را در صدها نصب کاهش دهد.

ماتریس تصمیم‌گیری برای پیکربندی‌های همه‌کاره و تقسیم‌شده

مقایسه زیر از پیکربندی‌های مرجع معمولی مسکونی و تجاری سبک استفاده می‌کند. اعداد را به عنوان معیارهای تأمین در نظر بگیرید، نه امتیازهای محصول جهانی. مقادیر نهایی باید از گزارش‌های سلول، اینورتر، محفظه و تست‌های گواهی برای مدل انتخابی استخراج شوند.

هنگام مقایسه قیمت‌های تامین‌کننده، مرز خدمات را به دفترچه spreadsheeet اضافه کنید. ثبت کنید که آیا یک قطعه شکست‌خورده به معنای جایگزینی یک ماژول سلول، برد BMS، اینورتر، کمد کامل یا سیستم کامل است. سپس هزینه جایگزینی تحویل داده شده، زمان تکنسین، حمل‌ونقل و زمان ابزارک از کار افتاده را محاسبه کنید. قیمت خرید پایین ممکن است پس از چند تعویض کامل واحد گارانتی از بین برود.

چهار دام متداول

1. برخورد با کمد همه‌کاره به عنوان نگهداری بدون نیاز

کمد یکپارچه همچنان شامل اقلام مصرفی و نقاط بازرسی است. فن‌ها گرد و خاک می‌گیرند، گِلاهای کابل شل می‌شوند، دستگاه‌های حفاظت اضافه بار عمر می‌کنند، و فریمور می‌تواند پس از به‌روزرسانی اینورتر، مشکلات ارتباطی ایجاد کند. یک بازه بازرسی پیشگیرانه تعریف کنید، مانند هر 6 تا 12 ماه، بر پایه تماس با گرد‌وغبار، رطوبت، پروفیل بار و کد محلی.

به تکنسین یک توالی ایزوله‌سازی ایمن بدهید. قطع‌کننده باتری ممکن است تمام انرژی ذخیره‌شده از منمر DC-link را خارج نکند و ورودی PV در نور روز می‌تواند همچنان فعال بماند. دفترچه خدمات باید زمان انتظار، نقاط تأیید ولتاژ و PPE لازم را مشخص کند. از یک نصاب عمومی نخواهید که بدون این اطلاعات، بخش الکترونیک قدرت را باز کند.

2. افزودن سیم‌کشی سیستم تقسیم‌شده بدون رکورد کمیسیون

نصب‌کنندگان گاهی اوقات کابل‌های قدرت را درست وصل می‌کنند اما رکورد ارتباطات را فراموش می‌کنند. آدرس باتری، مدل اینورتر، پین‌آوت CAN یا RS485، نرخ باود، وضعیت مقاومت خاتمه‌دهنده، نسخه‌های فریمور و محدودیت‌های شارژ پیکربندی‌شده را با مستندات تحویل سایت نگه دارید.

ولتاژ افت را در حداکثر جریان بررسی کنید. برای باتری 100A 51.2V، حتی مقاومت کوچک در مسیر کابل منجر به از دست دادن و گرمای قابل اندازه‌گیری می‌شود. هر تماس را با مشخصات تأمین‌کننده سخت‌افزار گشتاور ببندید، نتیجه را ثبت کنید و در اولین بازدید خدمات از نظر تغییر رنگ بررسی کنید.

3. مخلوط کردن باتری‌ها با فریمور یا وضعیت شارژ تأییدنشده

باتری‌های هم‌پرازش به تعداد سلول‌های سازگار، محدودیت‌های شارژ، رفتار به اشتراک‌گذاری جریان و منطق ارتباطی نیاز دارند. به‌صرف اینکه هر دو برچسب “48V LFP” را دارند، پَک‌ها را ترکیب نکنید. تأیید کنید که فریمور BMS از اینورتر هدف پشتیبانی می‌کند و تعداد واحدهای موازی برنامه‌ریزی‌شده.

قبل از راه‌اندازی موازی، واحدها را به حالت شارژ سازگار بیاورید و به دنبال کردن توالی اتصال باس تأمین‌کننده عمل کنید. تفاوت ولتاژ بزرگ بین پک‌ها می‌تواند قبل از راه‌اندازی اینورتر، جریان تساوی بالا ایجاد کند. تامین‌کننده باید حداکثر تفاوت ولتاژ اولیه مجاز و چیدمان کابل موازی تأییدشده را بیان کند.

4. نادیده گرفتن طبقه‌بندی حمل‌ونقل و خدمات

معماری باتری لیتیومی بر بسته‌بندی و لجستیک اثر می‌گذارد. سیستمی که پک باتری در بر دارد همچنان به خلاصه آزمون UN38.3 مربوطه، طراحی بسته‌بندی، برچسب‌ها، مستندات و بررسی‌های حمل و نقل نیاز دارد. یک کابینت تمام‌عیار ممکن است بسته‌ای سنگین‌تر و کم‌انعطاف‌تر نسبت به یک ماژول باتری جداگانه و محموله اینورتر داشته باشد.

مستندات باتری و الکترونیک قدرت را با پیکربندی واقعی ارسال‌شده هم‌راستا نگه دارید. تغییر BMS، مدل سلول، محفظه یا ظرفیت باتری می‌تواند باعث بازنگری در مستندات حمل و نقل و دسترسی بازار شود. تیم‌های تأمین می‌بایست قبل از سفارش تولید، خلاصه آزمون مدل دقیق و دستورالعمل‌های بسته‌بندی مواد خطرناک مرتبط را درخواست کنند.

سوالات متداول

سازگار با مدل سرویس بسازید

ذخیره‌سازی تمام‌عیار زمانی خوب کار می‌کند که توزیع‌کننده به راه‌اندازی کنترل‌شده، نصب تمیز و روند گارانتی یکپارچه ارزش می‌دهد. ذخیره‌سازی تقسیم‌شده زمانی ارزشمند است که سایت به گسترش انعطاف‌پذیر، جای‌گذاری حرارتی مستقل، گزینه‌های متعدد اینورتر یا تعویض مؤلفه در سطح مولفه نیاز دارد. سیستم‌های قفسه‌ای مدولار این منطق را برای پروژه‌هایی که کارایی بالا و ظرفیت‌بندی مرحله‌ای اهمیت دارد، گسترش می‌دهند.

سؤال درست این است که کدام محفظه در برگه قیمت ساده‌تر به نظر می‌رسد. بپرسید کدام خرابی ممکن است رخ دهد، کدام بخش توسط تکنسین محلی قابل تعویض است، باتری چگونه در ۴۰°C رفتار می‌کند و چه شواهدی ثابت می‌کند BMS و اینورتر(bounds) مقادیر درست را مبادله می‌کنند.
