Ingeniería de Hardware OEM/ODM · Caso de Proyecto

Rehabilitación energética comunitaria en España – Personalización masiva de sistema de almacenamiento doméstico montado en pared de alta seguridad

Personalización de estructura y seguridad

Transformando propiedades residenciales tradicionales Victorianas y Eduardianas con soluciones de almacenamiento de energía ultrafinas, con protección térmica y gestión en la nube. Adaptadas específicamente para cumplir con las estrictas regulaciones contra incendios y los frágiles límites de carga estructural en España.

120mm

Perfil Ultra-Fino

7kWh

Capacidad de la Unidad

2000+

Unidades Entregadas (6 meses)

0

Propagación de la Llama (Prueba TR)

Contexto del Proyecto

Antecedentes del Cliente y Restricciones Clave

El Origen: Un Encuentro Fortuito

El fundamento de este proyecto personalizado fue nuestra plataforma insignia de 7kW, Ultra-Fina y de Montaje en Pared Estándar. La colaboración comenzó de manera fortuita cuando el equipo ejecutivo del cliente vio nuestra unidad estándar durante un viaje de negocios. Impresionados por su forma elegante y su base técnica, la reconocieron instantáneamente como el punto de partida arquitectónico perfecto para resolver sus complejas restricciones de retrofit residencial en España, iniciando así nuestro camino de personalización masiva.

El Desafío del Retrofit

Un líder en integración de energía comunitaria en España nos encomendó equipar a miles de hogares en Madrid y el sureste. La principal dificultad: las viviendas españolas son predominantemente estructuras antiguas de ladrillo y madera. El espacio de instalación es severamente limitado (a menudo confinado a pasillos estrechos o armarios de servicios), y las capacidades de carga de las paredes son extremadamente frágiles.

Cumplimiento Estricto de Normativas de Seguridad contra Incendios

Las regulaciones locales contra incendios en España imponen estándares rigurosos (PAS 63100:2024) en los equipos de almacenamiento residencial. El cliente requería una certeza absoluta respecto a la ubicación de la instalación, las clasificaciones contra incendios y la prevención de propagación de la combustión térmica (TR). Un paquete de baterías estándar comercial no era viable legal ni técnicamente.

Enfoque de Ingeniería

Integración de Hardware y Software

Se evitó el diseño estándar de chasis para diseñar una topología estructural y térmica personalizada desde cero, fusionando innovación mecánica con telemetría en la nube.

El Desafío del Retrofit
Dimensiones Totales (Grosor)

≤ 120 mm

Capacidad de Unidad Única

7.0 kWh

Conductividad Térmica (Aislamiento)

≤ 0.02 W/m·K

Arquitectura de Comunicación

BMS en la Nube en Tiempo Real

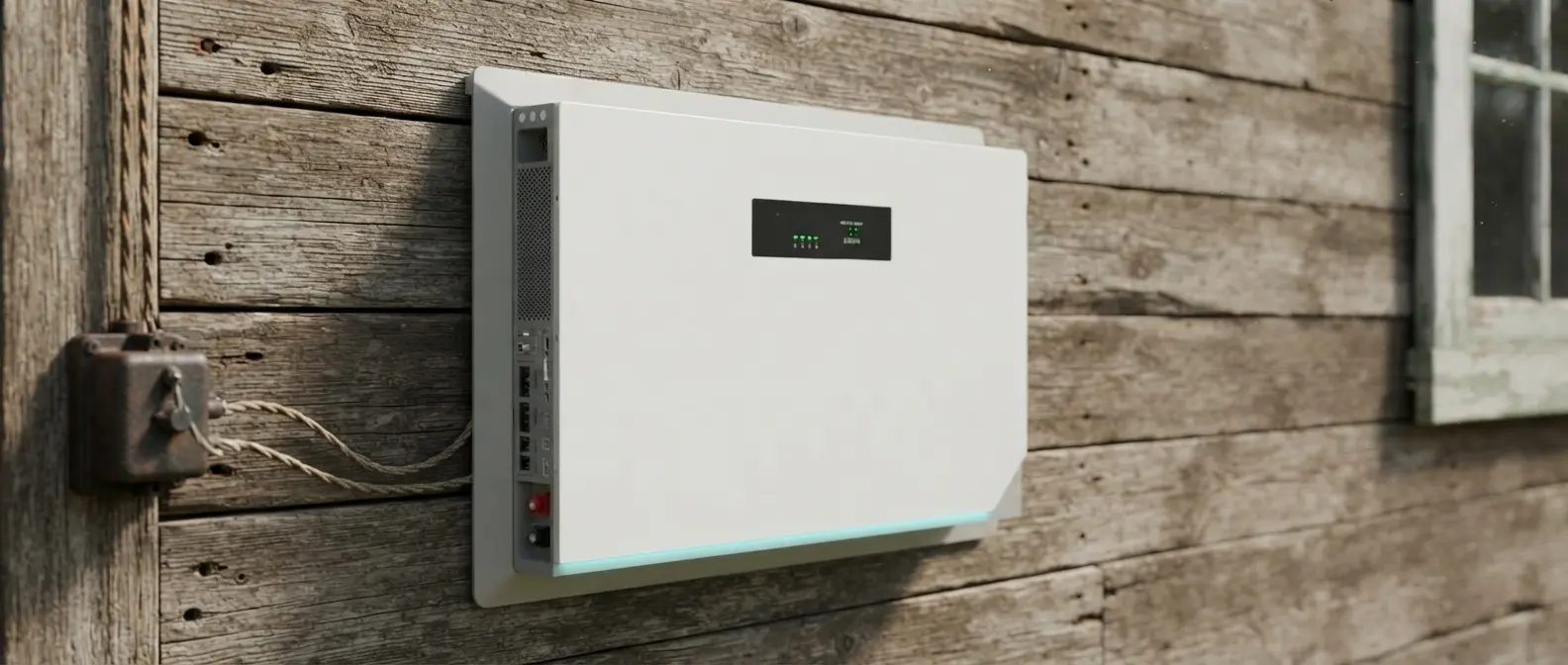

Optimización de la Topología Estructural

Para resolver las restricciones de carga de las paredes portantes de estructura de madera y paredes de ladrillo antiguo, nuestro equipo de ingeniería mecánica realizó un Análisis de Elementos Finitos (FEA) en el recinto de chapa metálica.

  • Reducción de Peso 15%: Logró la máxima integridad estructural con la mínima masa.
  • Sistema de Soportes Universales: Desarrolló soportes de pared dedicados compatibles con paredes de partición ligeras sin requerir refuerzo estructural adicional.

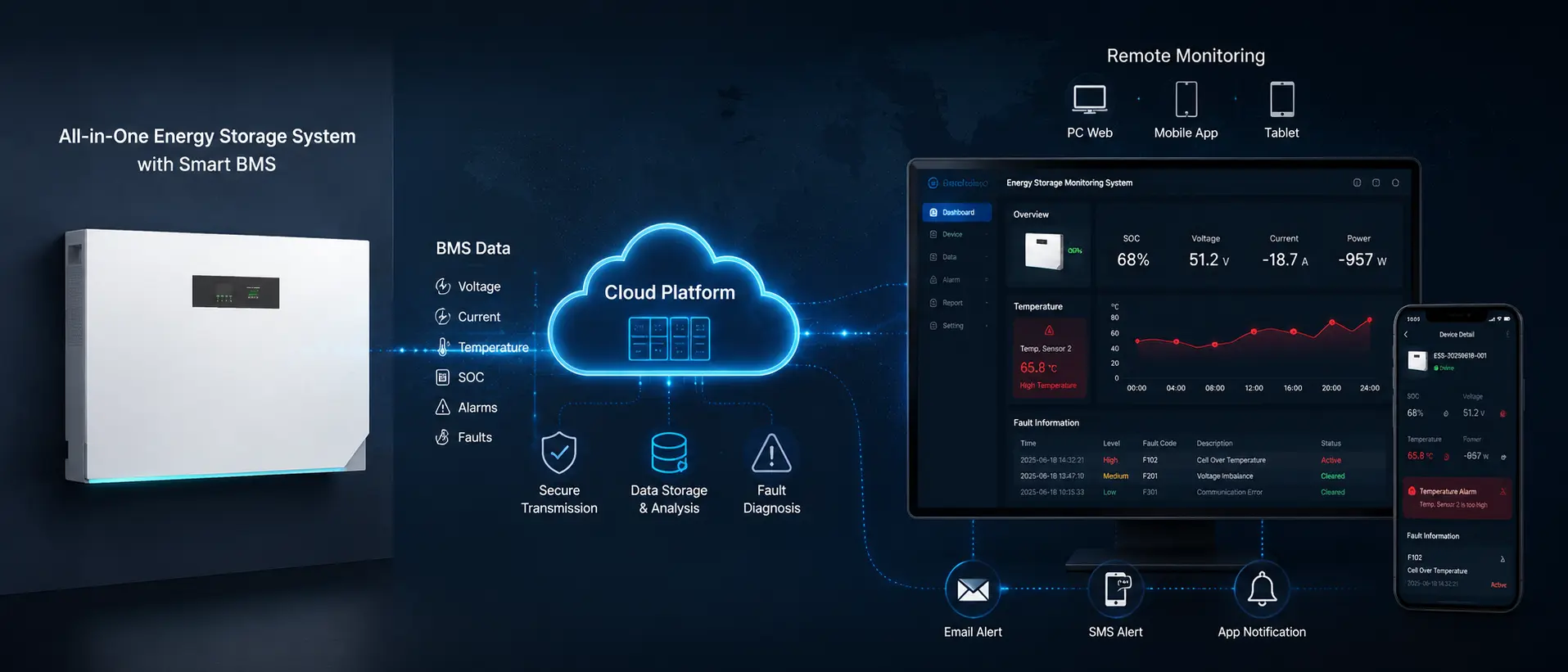

Gestión Unificada de Flotas

Gestionar unidades dispersas en decenas de comunidades residenciales requiere una columna vertebral de O&M robusta.

  • O&M Remoto por Lotes: Soporta actualizaciones OTA y ajuste de parámetros en toda la flota.
  • Telemetría en Tiempo Real: Los datos del BMS se transmiten continuamente a la nube, permitiendo al integrador monitorear la salud de las celdas, SOC/SOH y códigos de fallo al instante.
Crítico para la Seguridad

Sistema de Protección Térmica de 3 Niveles

Para cumplir con las normas IEC 62619 y los estrictos códigos de incendio del país, implementamos una arquitectura de defensa híbrida activa/pasiva, conteniendo el runaway térmico a niveles microscópicos y macroscópicos.

Nivel 1: Aislamiento a nivel de celda y ventilación direccional

Insertamos almohadillas de aislamiento térmico de aerogel de 3 mm entre celdas individuales. Con una conductividad térmica ultrabaja de ≤0.02 W/m·K, combinada con válvulas de alivio de presión independientes, aseguramos que un evento térmico en una sola celda se ventile de manera direccional, evitando la propagación del calor a módulos adyacentes.

Nivel 2: Supresión activa a nivel de PACK

Integrado un módulo de extinción de incendios automático, independiente, de Perfluorohexanona (FK-5-1-12) directamente dentro del armario. El sistema está diseñado para activarse automáticamente—sin depender de energía externa—liberando el agente supresor en 3 segundos tras detectar una fuga térmica.

Nivel 3: Contención estructural y autoapagado

El exterior está reforzado con una estructura de acero de doble capa y un recubrimiento retardante de fuego especializado. Un interruptor físico embebido corta automáticamente la energía cuando las temperaturas internas del armario superan los 80 °C, evitando fuentes externas de ignición eléctrica.

“El sistema completo pasó las pruebas de seguridad IEC 62619 sin que se produjera propagación de llamas fuera del equipo durante las pruebas forzadas de fuga térmica. Este nivel de personalización masiva es exactamente lo que exige el mercado de retrofit en España.”

— Ingeniero principal, Organismo de certificación

¿Listo para diseñar tu solución energética personalizada?

Ya sea que necesites diseños mecánicos ultrafinos, adaptaciones complejas de algoritmos BMS, o cumplimiento extremo de seguridad para mercados regionales específicos—ejecutamos desde la creación de prototipos hasta la producción en masa.

Certificado IEC 62619
Cumplimiento CE
Aprobado UN38.3
